3D-Bilderfassungstechnologie
Sakis Anfänge liegen in der Zeilenscan-Technologie, die Bilder der gesamten Oberfläche einer Leiterplatte auf einmal erfasste; Anschließend war diese Vollpensionsinspektion der Ausgangspunkt für die technologische Entwicklung von Saki. Das Engagement für die Vollplatteninspektion wurde auf die 3D-Inspektion übertragen, was viele Vorteile mit sich bringt, wie z. B. eine verbesserte Inspektionsgenauigkeit und einen geringeren Verwaltungsaufwand für die Bibliothek.
Vollständiges Board-Bild, erhalten durch Batch-Imaging
Viele der ursprünglichen Bildverarbeitungstechnologien von Saki werden verwendet, um klare 3D-Bilder der gesamten Platinenoberfläche zu erhalten. Dies ist bei SPI, AOI und AXI üblich und ein wichtiges Element für die Erzielung einer hochpräzisen Prüfung in jedem Prüfprozess.
01
Technologie zur Korrektur der Substratoberfläche
Die Platinenoberfläche ist die Referenz für die Bauteilhöhenmessung – eine genaue Korrektur der Platinenverformung ist für die genaue Suche der Platinenoberfläche unerlässlich. Dies wird erreicht, indem die Höhe der Plattenoberfläche, an der Verwerfungen auftreten, automatisch gemessen und an die Referenzhöhe angepasst wird. Bei AXI wird das Platinenmuster, das als Referenzplatinenoberfläche dient, automatisch gesucht und das Bild Pixel für Pixel korrigiert, und zwar nicht nur in XY-Richtung, sondern auch in Z-Richtung.
02
Bilderzeugungstechnologie
Um die Inspektionsgenauigkeit weiter zu verbessern, verbindet Saki Bilder von jedem FOV, um eine einzelne Platine als 3D-Bild zu verwalten. Die nahtlose Bilderzeugung basiert auf absoluter Hardwaregenauigkeit sowie fortschrittlicher Bildverarbeitung. 3D-Informationen werden auf dem gesamten Bildschirm erfasst und ermöglichen die Inspektion überschüssiger Teile auf der Platinenoberfläche.
AOI generiertes Bild
AXI-generiertes Bild
03

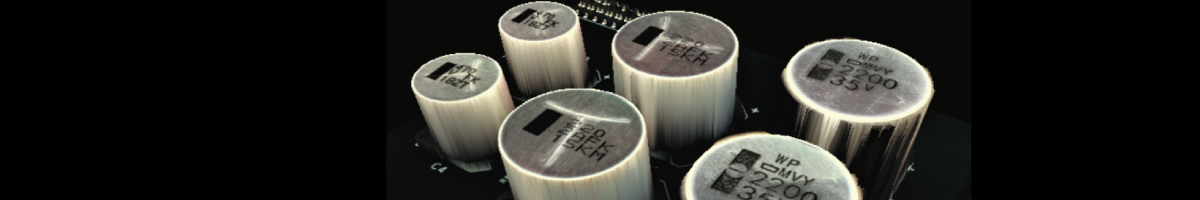

Bilderzeugungstechnologie – Erweiterung in Z-Richtung –
In den letzten Jahren hat die Automatisierung von Back-End-Prozessen Fortschritte gemacht und die AOI-Inspektion großer Komponenten ist notwendig geworden. Sakis Z-Achsen-Montageoption erweitert die Inspektionsmöglichkeiten in Z-Richtung sowohl für 2D- als auch für 3D-AOI.
Durch das Zusammensetzen von in Z-Richtung erweiterten Bildern wird ein nahtloses Komponentenbild für die Höhe erhalten. Dies ermöglicht die gleichzeitige Durchführung von Lotprüfungen, Höhenmessungen von hohen Bauteilen und Polaritätsprüfungen von Bauteiloberflächen.
04
Reduzierung der Bibliotheksverwaltungszeit
Die nahtlose Generierung von 3D-Bildern in X-, Y- und Z-Richtung trägt ebenfalls dazu bei, den Verwaltungsaufwand für die Prüfbibliothek zu reduzieren. Wenn keine Bildsynthesetechnologie verfügbar ist, erfordern große Komponenten, die sich über mehrere FOVs erstrecken, separate Inspektionsbibliotheken für jedes FOV. Die Inspektionsausrüstung von Saki mit Bilderzeugungstechnologie bietet den Vorteil, dass sie alle auf einer Platine montierten Komponenten mithilfe derselben Bibliothek prüfen kann, sodass Benutzer Bibliotheken nicht je nach Bildgebungsbedingungen unterschiedlich verwalten müssen.
